Гидростанция и гидроцилиндры для подъёмной платформы
Задача
Заказчику требовался комплекс оборудования для подъёмной платформы: металлоконструкция, гидроцилиндры подъёма и фиксации платформы в вертикальном положении и гидростанция для управления ими.
Решение

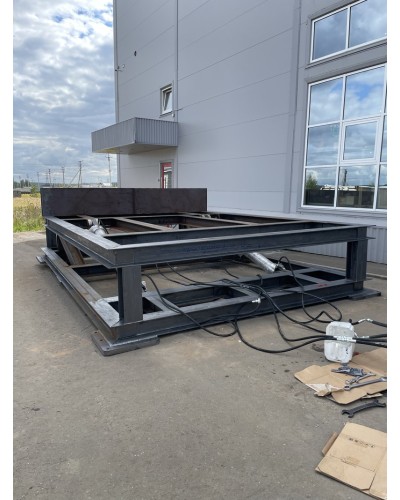

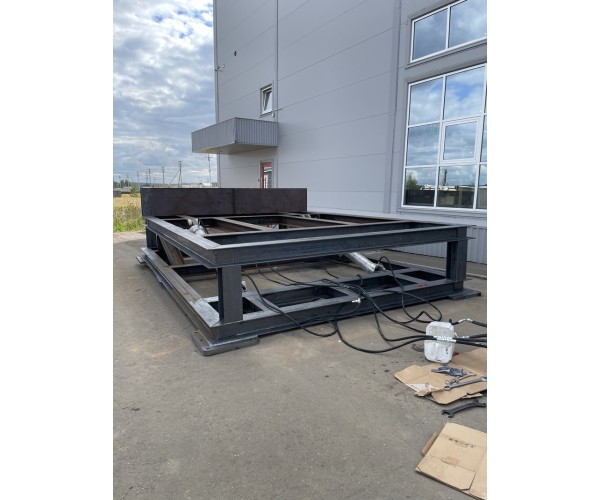

Мы спроектировали металлоконструкцию и рассчитали два гидроцилиндра. Цилиндр подъёма: поршень 160 мм, шток 140 мм, ход 1995 мм, крепление на проушинах с шарнирными подшипниками. Цилиндр фиксации платформы: поршень 80 мм, шток 40 мм, ход 100 мм, крепление на переднем фланце с резьбой на штоке.

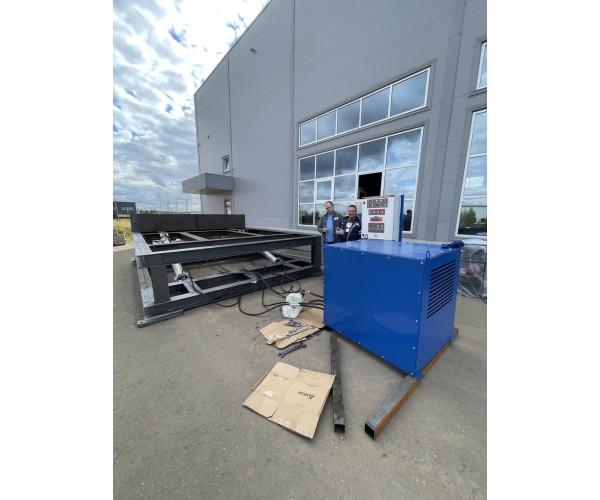

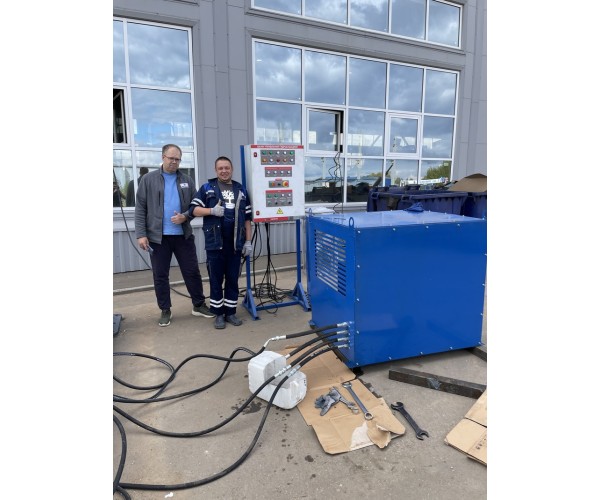

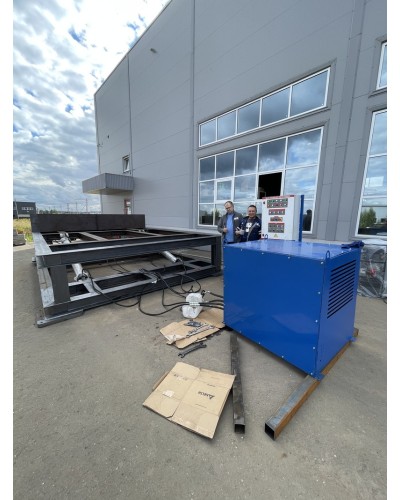

Для управления обоими цилиндрами изготовили гидростанцию с баком 200 л и электродвигателем 7,5 кВт.
Гидроцилиндр подъёма
Поршень
160 мм
Шток
140 мм
Ход
1995 мм
Гидроцилиндр фиксации
Поршень
80 мм
Шток
40 мм
Ход
100 мм
Гидростанция
Давление
200 бар
Расход
14 л/мин
Объём бака
200 л
Мощность
7,5 кВт
