Гидростанция и гидроцилиндр по индивидуальной гидросхеме

Заказчик обратился с готовой гидросхемой европейского оборудования и просьбой рассчитать под неё гидростанцию. При проверке мы обнаружили в схеме несоответствия, из-за которых станция работала бы нестабильно.

Мы разработали новую гидравлическую схему совместно с заказчиком и подобрали гидроцилиндр: поршень 200 мм, шток 110 мм, ход 1500 мм, крепление на проушинах спереди и сзади с шарнирными подшипниками. На цилиндр установили тормозной клапан: он контролирует скорость на обратном ходе.

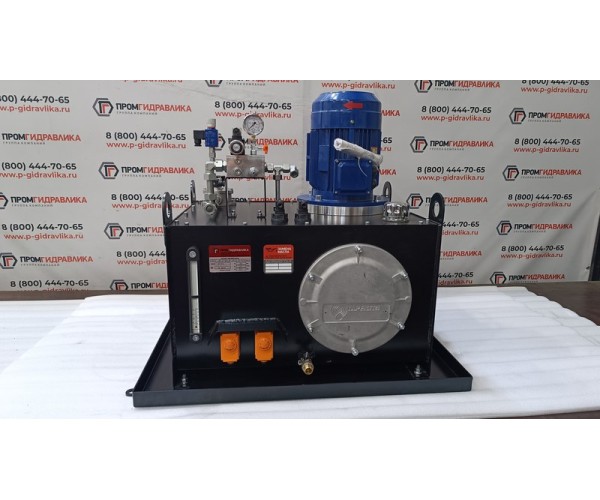

Гидростанцию для его питания изготовили с баком 200 л и электродвигателем 7,5 кВт.
