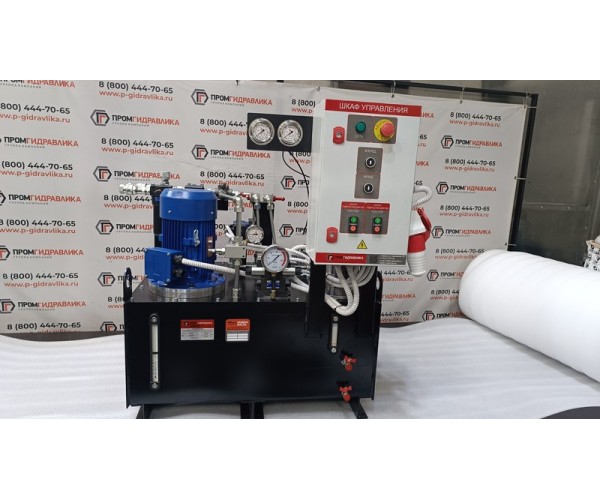

Гидростанция для испытания и опрессовки гидроцилиндров с функцией промывки
Предприятие из Санкт-Петербурга, занимающееся ремонтом и обслуживанием судов и лодок, поставило задачу: собрать гидростанцию с баком не менее 200 л для двух режимов работы на одной станции. Первый режим: испытательный стенд для гидроцилиндров с давлением 350–400 бар и производительностью от 40 л/мин. Второй режим: промывка трубопроводов гидросистем с той же производительностью через каскадный блок фильтров и переключением направления потока электромагнитными клапанами.
Мы спроектировали и изготовили двухнасосную гидростанцию PGS.Е-400/50.40/1,5.200.1/28,2-V2.Е2.2,2/5,5/0.0.УХЛ4 с баком 200 л.
Первый насосный агрегат создаёт давление до 400 бар при расходе 1,5 л/мин под нагрузкой и 10 л/мин на холостом ходу, им опрессовывают гидроцилиндры. Второй агрегат выдаёт 40 л/мин при 60 бар и прогоняет масло через каскадный блок фильтров на линии слива при промывке. Электромагнитные распределители с управлением 24 В переключают станцию между этими двумя режимами.
