Гидростанция для гидроцилиндра консольного крана подъёма крышки печи
Задача
Предприятие ракетно-космической отрасли из Московской области поднимает и опускает крышку печи консольным краном. Крышку вместе с подвижной частью крана общей массой около 4 тонн приводит в движение гидроцилиндр в нижней части конструкции, ход которого должен быть не менее 250 мм. Заказчику требовался расчёт и изготовление гидроцилиндра и гидростанции для его питания.
Решение

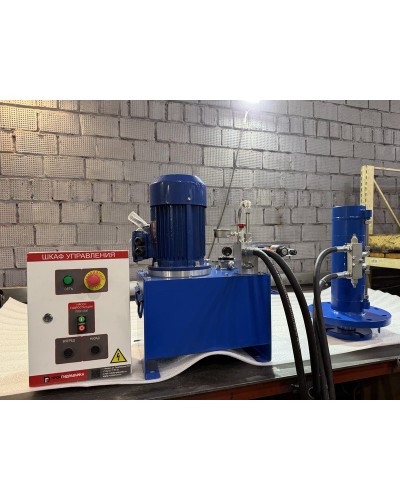

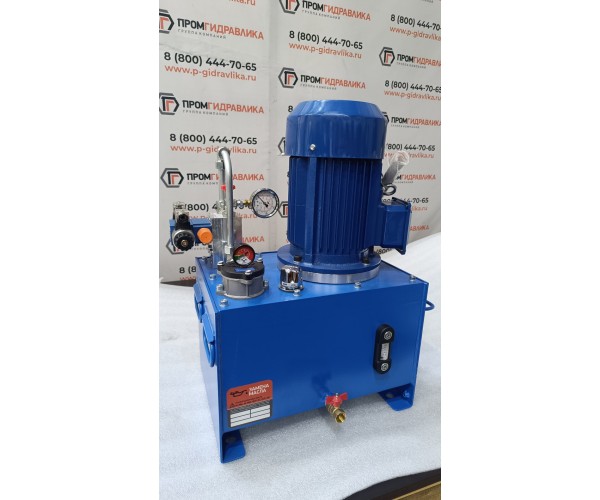

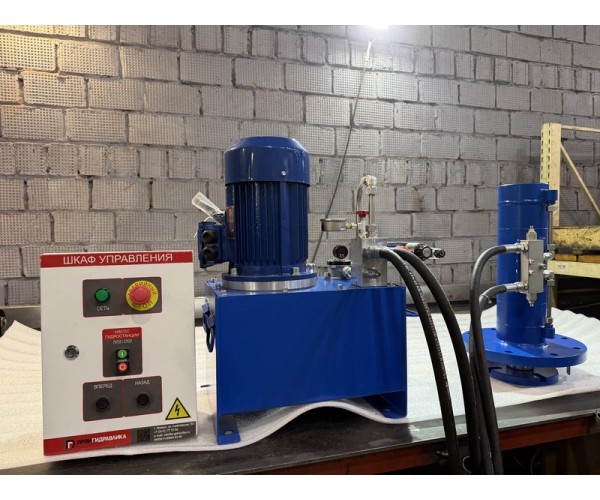

Мы рассчитали гидроцилиндр под нагрузку 4 тонны и ход 250 мм и изготовили гидростанцию PGS.E-130.13,7.20.10-V2.E2.4.0/0.0.УХЛ4 для его питания.
Станцией управляют электромагнитные распределители на 24 В, поэтому она встраивается в существующую систему автоматики крана без доработки логики управления.
Давление
130 бар
Расход
13,7 л/мин
Объём бака
20 л
Мощность
4 кВт
